FA-BTGYRZ礦物質絕緣柔性隔熱防火電纜
添加時間：2017-02-09 15:25:12

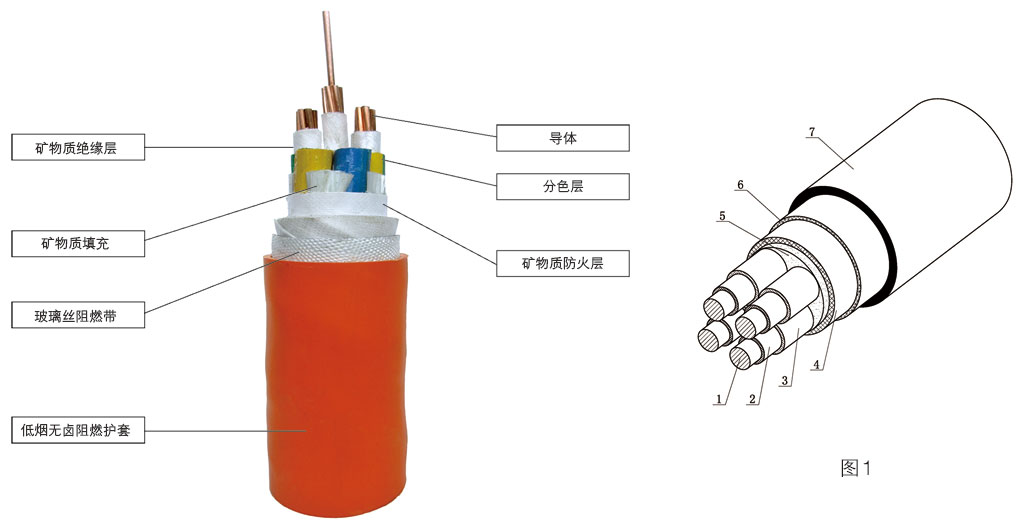

◆本實用新型涉及一種礦物質絕緣柔性隔熱防火電纜，是設有1-5芯電力電纜；在每個所述導體線芯的外徑包裹有礦物質絕緣層，在每個所述礦物質絕緣層的外徑包裹有分色層，所述多個分色層由一個礦物質防火隔熱層包裹，在所述礦物質防火隔熱層與多個分色層之間的空隙填充有阻燃填料，在礦物質防火隔熱層的外徑上包裹玻璃絲阻燃帶，在所述玻璃絲阻燃帶的外層包裹有阻燃護套；本實用新型的有益效果是：采用了絕緣和防火性能俱佳的礦物質絕緣層和礦物質防火隔熱層，使電纜更柔軟、且制造長度不受限制；礦物質絕緣柔性隔熱防火電纜與現有的普通防火電纜比較其重量可減少15%。
◆ FA-BTGYRZ礦物質絕緣柔性隔熱防火電纜的產品特性：
1、防火性能好；
2、載流量大；
3、防水防爆性能好；
4、工作溫度高；
5、防撞擊性能強；
6、安全、環保、壽命長；
7、耐機械損傷；
8、彎曲性能好，并具有良好的接地。
◆ 產品用途
主要適用于高層建筑、娛樂場所和眾多高質量和高度安全的建筑項目，用于消防系統中消防電梯、消防泵、火災報警、排煙系統、應急照明以及火災危險區、高溫場合及要求特別安全的設施等方面的供電線路。（如：易燃易爆的重要場合及電廠、核電站的重要設備；環境溫度較高的場合；重要建筑或人員密集的建筑物中設備及照明系統；地下供電線路等）。
BTTZ氧化鎂礦物絕緣電纜生產歷史較長，雖然現有生產線有所改造、升級，但產品結構從未更新，制造工藝落后復雜。其導體采用實芯銅桿，護套為銅管拉拔，因此，電纜呈剛性，且產生電纜制造長度受限。絕緣材料采用氧化鎂（MgO）粉易吸潮，給安裝施工及終端的制作帶來諸多困難。為了滿足實際使用要求，電纜線路中就必定要增加較多不耐火的中間接頭，既增加了中間接頭的額外費用又達不到防火的要求，還在回路中產生了不必要的接觸電阻，從而大大降低了輸電的效率，增加了輸電的故障隱患點。
根據GB50217《電力工程電纜設計規范》中5.1.10.4條“電纜線路中間‘不應’有接頭”是強制性規定，新出版的JGJ16－2008《民用建筑電氣設計規范》8.9.5應根據線路實際長度及電纜交貨長度，合理確定礦物絕緣電纜規格，“宜避免中間接頭”，另外，GB50168－2006《電氣裝置安裝工程電纜線路施工及驗收規范》5.1第六條敷設前應按設計和實際路徑計算每根電纜的長度，合理安排每盤電纜，“減少電纜接頭”。BTTZ氧化鎂礦物絕緣電纜難以達到上述規范要求。
FA-BTGYRZ礦物質絕緣柔性隔熱防火電纜是在氧化鎂礦物絕緣電纜的基礎上發展、研制開發的新一代礦物絕緣電纜。其阻燃護套采用無鹵低煙材質，電纜相對比較柔軟。由于機械化連續生產，電纜長度可以滿足配電長度需要，無需中間接頭。電纜的絕緣層采用含有氧化鋁、云母的礦物質絕緣材料，也可以采用含有氧化鎂、云母的礦物質絕緣材料，能?chē)?yán)格控制絕緣厚度且不易吸潮，施工安裝十分經濟、方便、簡單。
